Cablare structurată: ce este și când merită făcută

Cablarea structurată e sistemul de cabluri de date al firmei, gândit unitar și documentat, în loc de fire trase pe rând, de la caz la caz. Are sens de fiecare dată când te muți într-un spațiu nou, renovezi biroul sau ai adăugat atâtea prelungitoare de rețea încât nimeni nu mai știe ce cablu duce unde. Costă mai mult decât „trag un cablu până acolo", dar ține 10-15 ani și susține viteze pe care rețeaua improvizată nu le poate atinge. Diferența se vede mai ales la mutări sau extinderi: o rețea bine cablată se extinde ușor, una improvizată trebuie reconstruită aproape de la zero.

Ce este cablarea structurată

Cablarea structurată e un sistem unitar de cabluri, prize și echipamente, montat după un plan, nu adăugat bucată cu bucată. Diferența față de o rețea „trasă cum a fost nevoie" e documentația: fiecare cablu are un traseu cunoscut, un capăt etichetat și un test de certificare care confirmă că duce viteza pentru care a fost montat.

Componente principale

Un sistem de cablare structurată are câteva piese fixe:

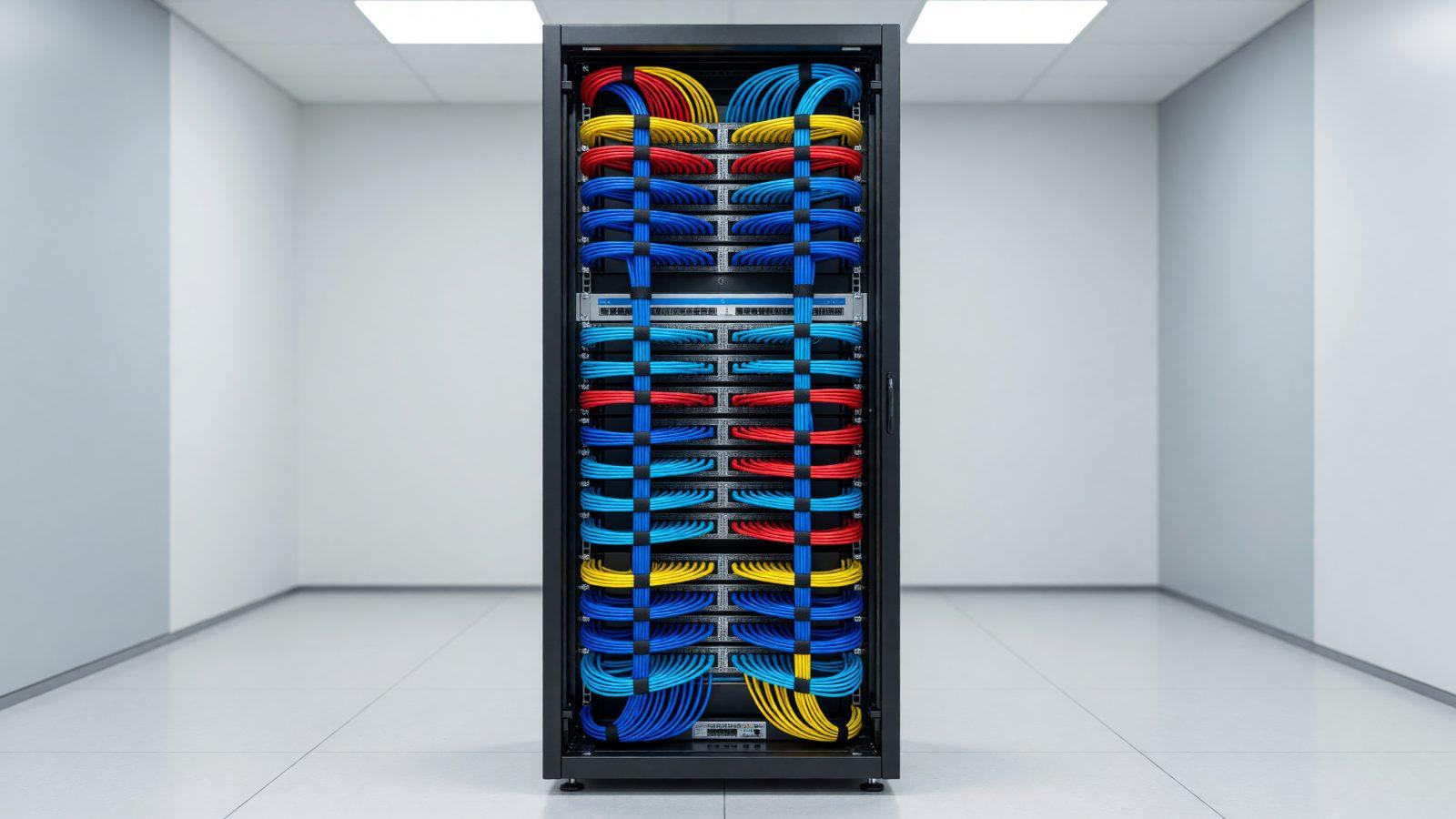

• Rack-ul — dulapul metalic unde stau switch-uri, patch panel-uri și, uneori, servere; ideal montat într-o cameră tehnică, nu într-o debara oarecare.
• Patch panel-ul — punctul central unde ajung toate cablurile din birou, dinspre care se fac legăturile spre switch cu cabluri scurte, ușor de înlocuit.
• Prizele de date — mufele de la fiecare post de lucru, de regulă două per birou: una pentru calculator, una de rezervă.
• Traseele de cablu — jgheaburi sau tuburi care protejează cablul și îl țin separat de cablurile electrice.

Toate aceste piese sunt documentate într-o schemă a rețelei, cu numerotarea prizelor și traseul fiecărui cablu — utilă la orice intervenție ulterioară, chiar dacă tehnicianul e altul decât cel care a montat sistemul inițial.

Categorii de cablu și viteze

Categoria de cablu determină viteza maximă susținută pe distanța standard de rețea (până la 100 de metri): Cat 5e susține 1 Gbps, suficient pentru majoritatea birourilor de azi; Cat 6 susține tot 1 Gbps pe distanțe mai lungi și 10 Gbps pe distanțe scurte; Cat 6A susține 10 Gbps stabil pe toată distanța, recomandat dacă plănuiești o rețea rapidă pe termen lung. Pentru firme mici, diferența de cost între Cat 6 și Cat 6A e mică raportată la durata de viață a instalației — de aceea merită ales Cat 6A dacă bugetul permite, chiar dacă nevoia imediată e mai mică. Pentru legături între clădiri sau distanțe mari, fibra optică rămâne soluția, cablul de cupru nefiind potrivit peste 100 de metri.

De ce se face înainte de amenajare, nu după

Traseele de cablu se montează în pereți, sub pardoseală sau în tavan fals, exact ca instalația electrică — de aceea cablarea se planifică odată cu amenajarea, nu după ce mobilierul e deja la locul lui. Adăugată ulterior, cablarea înseamnă cabluri vizibile, prelungitoare de rețea peste tot și găuri în pereți proaspăt zugrăviți. Recomandarea practică e ca planul de cablare să fie gata înainte să comanzi mobilierul, nu invers — astfel poziția prizelor se potrivește cu locul birourilor, nu birourile se mută ulterior după prize. Planificată din start, alături de instalația electrică — inclusiv circuite dedicate IT și sisteme UPS pentru rack — costă mai puțin și arată corect.

Câte prize și certificarea traseelor

Regula de bază: minimum două prize de date per post de lucru, plus prize suplimentare pentru imprimante, camere de supraveghere sau puncte de acces wireless. Pentru sălile de ședință sau zonele comune, adaugă cel puțin o priză suplimentară pentru un ecran sau un punct de acces wireless — sunt cerute des ulterior și costă mult mai puțin montate din prima fază. La final, fiecare traseu trebuie certificat cu un aparat de testare care confirmă viteza reală susținută, nu doar continuitatea electrică a cablului — fără certificare, nu știi dacă un cablu montat greșit îți limitează rețeaua la o fracțiune din viteza plătită.

Greșeli frecvente

Cele mai frecvente greșeli: cablu de rețea tras pe lângă cabluri electrice de forță (interferențe), rack montat într-o debara fără ventilație, fără documentație despre ce cablu merge unde, și prize insuficiente care duc la prelungitoare improvizate peste tot biroul. O altă greșeală comună e alegerea celui mai ieftin cablu disponibil, fără certificare de categorie reală — unele cabluri sunt marcate Cat 6 fără să susțină efectiv parametrii categoriei. Toate se rezolvă mai ieftin la proiectarea rețelei decât după ce sunt deja montate.

Cum începi

Pornește de la un plan al spațiului și al numărului de posturi de lucru, apoi discută cu un specialist despre trasee, categorie de cablu și locul rack-ului. Vezi serviciul de cablare structurată sau contactează-ne pentru o vizită tehnică la sediul firmei.
